Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)

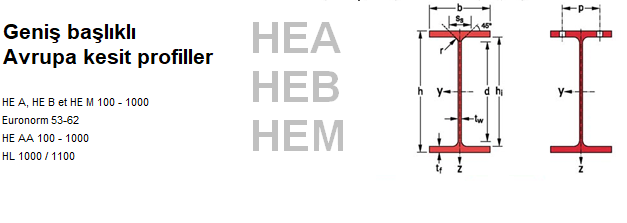

Kesit HE 360 M
G250 kg/m
ÖLÇÜLER
h395 mm
b308 mm
tw 21 mm
tf 40 mm
r27 mm
KESİT ALANI
A318,8 cm2
TASARIM ÖLÇÜLERİ
hi 315 mm
d261 mm
ØM27
pmin132 mm
pmax 204 mm
YÜZEY ALANI
AL 1,934 m2/m
AG 7,73 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 84870 cm4
Wel.y 4297 cm3
Wpl.y 4989 cm3
iy 16,32 cm
Avz 102,4 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 19520 cm4
Wel.z 1268 cm3
Wpl.z 1942 cm3
iz 7,83 cm

ss 132,6 mm
It 1507 cm4
Iwx10-3 6137 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2351
3551
4601
SINIFLAMA ENV 1993 1-1
BASINÇ
2351
3551
4601
HISTARHI
