Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)

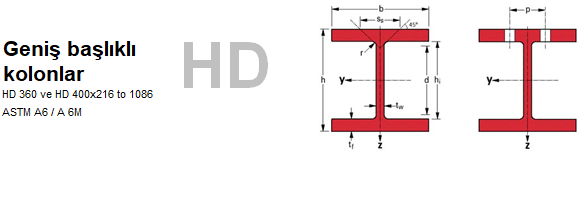

Kesit HD 400 x 1086
G1086 kg/m
ÖLÇÜLER
h569 mm
b454 mm
tw 78 mm
tf 125 mm
r15 mm
KESİT ALANI
A1386 cm2
TASARIM ÖLÇÜLERİ
hi 319 mm
d289 mm
ØM27
pmin170 mm
pmax 342 mm
YÜZEY ALANI
AL 2,77 m2/m
AG 2,55 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 595700 cm4
Wel.y 20940 cm3
Wpl.y 27210 cm3
iy 20,73 cm
Avz 385,8 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 196200 cm4
Wel.z 8645 cm3
Wpl.z 13380 cm3
iz 11,9 cm

ss 345,6 mm
It 62290 cm4
Iwx10-3 96080 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2351
3551
4601
SINIFLAMA ENV 1993 1-1
BASINÇ
2351
3551
4601
HISTAR
