Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)
Kesit IPE O 500
G107 kg/m

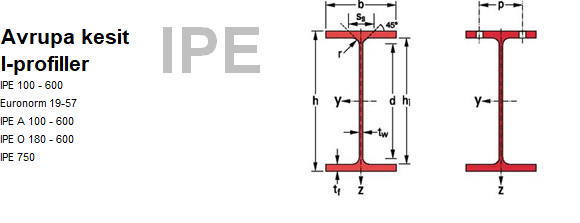

ÖLÇÜLER
h506 mm
b202 mm
tw 12 mm
tf 19 mm
r21 mm
KESİT ALANI
A136,7 cm2
TASARIM ÖLÇÜLERİ
hi 468 mm
d426 mm
ØM24
pmin104 mm
pmax 114 mm
YÜZEY ALANI
AL 1,76 m2/m
AG 16,4 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 57780 cm4
Wel.y 2284 cm3
Wpl.y 2613 cm3
iy 20,56 cm
Avz 70,21 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 2622 cm4
Wel.z 259,6 cm3
Wpl.z 408,5 cm3
iz 4,38 cm

ss 74,6 mm
It 143,5 cm4
Iwx10-3 1548 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2351
3551
4601
SINIFLAMA ENV 1993 1-1
BASINÇ
2352
3554
4604
HISTARHI
