Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)

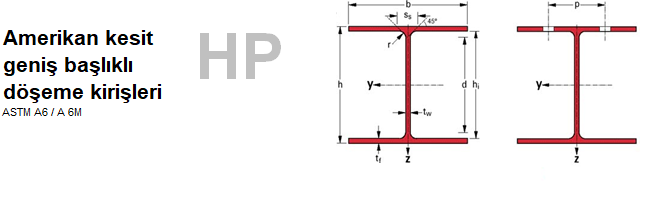

Kesit HP 310 x 79
G78,3 kg/m
ÖLÇÜLER
h299 mm
b306 mm
tw 11 mm
tf 11 mm
r15 mm
KESİT ALANI
A99,72 cm2
TASARIM ÖLÇÜLERİ
hi 277 mm
d247 mm
ØM27
pmin104 mm
pmax 200 mm
YÜZEY ALANI
AL 1,77 m2/m
AG 22,67 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 16270 cm4
Wel.y 1088 cm3
Wpl.y 1207 cm3
iy 12,77 cm
Avz 36,91 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 5258 cm4
Wel.z 343,6 cm3
Wpl.z 525,1 cm3
iz 7,26 cm

ss 50,57 mm
It 50,3 cm4
Iwx10-3 1089 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2353
3554
4600
SINIFLAMA ENV 1993 1-1
BASINÇ
2353
3554
4600
HISTAR
