Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)

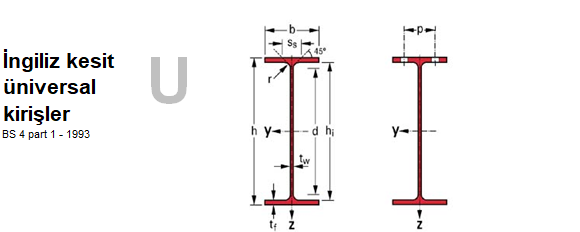

Kesit UB 406 x 178 x 54
G54,1 kg/m
ÖLÇÜLER
h402,6 mm
b177,7 mm
tw 7,7 mm
tf 10,9 mm
r10,2 mm
KESİT ALANI
A68,95 cm2
TASARIM ÖLÇÜLERİ
hi 380,8 mm
d360,4 mm
ØM24
pmin88 mm
pmax 90 mm
YÜZEY ALANI
AL 1,483 m2/m
AG 27,4 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 18720 cm4
Wel.y 930 cm3
Wpl.y 1055 cm3
iy 16,48 cm
Avz 33,28 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 1021 cm4
Wel.z 114,9 cm3
Wpl.z 178,3 cm3
iz 3,85 cm

ss 41,45 mm
It 23,5 cm4
Iwx10-3 391 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2351
3552
4600
SINIFLAMA ENV 1993 1-1
BASINÇ
2354
3554
4600
HISTAR
