Grup
Uzunluk (Metre) :
Adet :
Toplam (Kg.)

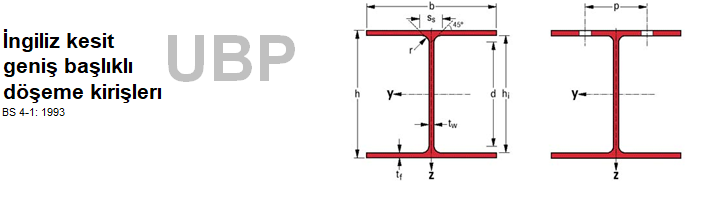

Kesit UBP 305 x 305 x 79
G78,9 kg/m
ÖLÇÜLER
h299,3 mm
b306,4 mm
tw 11 mm
tf 11,1 mm
r15,2 mm
KESİT ALANI
A100,5 cm2
TASARIM ÖLÇÜLERİ
hi 277,1 mm
d246,7 mm
ØM27
pmin102 mm
pmax 204 mm
YÜZEY ALANI
AL 1,78 m2/m
AG 22,52 m2/t
STATİK DEĞERLER
KUVVETLİ EKSEN y-y
Iy 16440 cm4
Wel.y 1099 cm3
Wpl.y 1218 cm3
iy 12,79 cm
Avz 37,06 cm2
STATİK DEĞERLER
ZAYIF EKSEN x-x
Iz 5326 cm4
Wel.z 347,7 cm3
Wpl.z 531,2 cm3
iz 7,28 cm

ss 51,01 mm
It 51,37 cm4
Iwx10-3 1105 cm6
ys cm
ym cm
SINIFLAMA ENV 1993 1-1
EĞİLME
2353
3554
4600
SINIFLAMA ENV 1993 1-1
BASINÇ
2353
3554
4600
HISTAR
